一、  概述

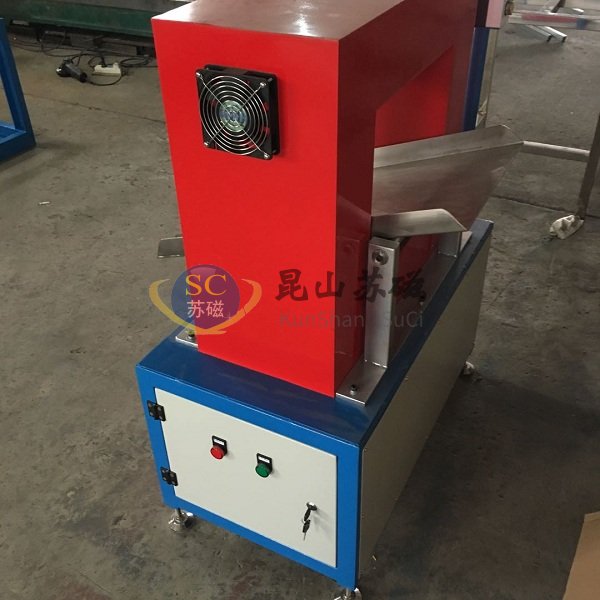

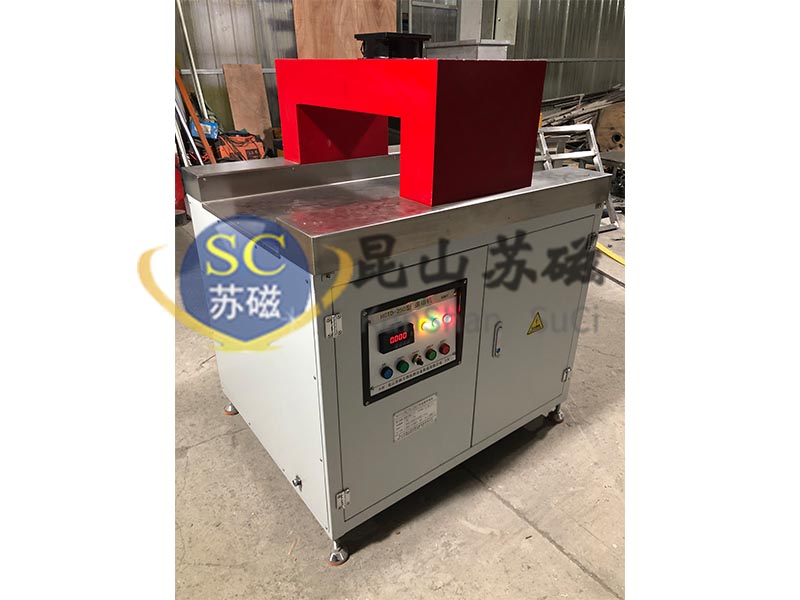

HCTD-250退磁机为穿过远离法或衰减法交流退磁设备，它利用市网工频电源直接加于线圈，产生交变磁场，当工件穿过线圈并远离一定距离后即可达到退磁目的。此设备两种退磁方式：1远离法：此过程是指工件从线圈的一侧移至另一侧并远离的过程；2衰减法：工件放置于线圈按工作按钮电流由大到小逐步衰减的过程。

二、    主要技术参数

1、    设备尺寸：1000L*850W*1215H㎜；

2、    线圈内腔尺寸：500*350*250㎜；

3、    线圈匝数：300T；

4、    额定电流：0-40A；

5、    磁场强度：0-400GS可调；

6、    暂载率：≥50%；

7、    退磁效果：≤160A/M（0.2mT）；

8、    电源：三相380V±5% 50HZ   最大40A；

9、    重量：约120Kg。

三、电路工作原理

见原理图，合上空气开关QA1，设备得电，控制面板上的上电源指示灯HL1、HL2、HL3亮。

SBK1为远离法与衰减法退磁方式按钮，当按下“退磁启动”，线圈开始工作，退磁机工作指示灯HL4亮，此时可放置工件到输送料轨上，进行不间断远离法退磁；退磁时间由TM1决定，TM1出厂设置为10秒，10秒后自动切换为衰减式退磁，电流由大到小逐步衰减以达到退磁目的，TM1的设定范围为0-30秒。

如果退磁过程需要提前结束只需按下“退磁停止”按钮即可。

“充磁”按钮是给工件加磁，他与退磁过程相反，如需充磁必须先手动按动“退磁停止”按钮。

ST为退磁线圈温控开关，当退磁机超载工作发热超温时，ST断开，退磁机停止工作，退磁线圈只有等温度下降后，ST重新闭合才能再次工作。

四、安装调试

安装：

1、 设备应安装在干燥无大量粉尘、腐蚀性气体和易燃、易爆物品的环境中；

2、  周围介质温度不低于-50C，不高于400C；

3、  空气相对湿度不大于80%；

4、  电源进线、设备间的互相连接根据指示标牌及插头座进行对应连接；

5、  地面应平整，设备一般东西向平衡放置即可；

6、  外部电源配电必须加装相应的空气开关。

调试：

1、 设备到位安置后，首先打开柜门，检查所有连接线、紧固螺丝有无松动、脱落；

2、 连接好电源进线和设备之间的互相连线，设备外壳可靠接地；

3、 测量线圈中心磁场强度最大值是否达到设计要求。

4、 调试检查合格后设备即可投入生产使用。
